สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Chuangyin |
ได้รับการรับรอง: | Type test report |
หมายเลขรุ่น: | CYSESBQJ (01) -15 / 400-25-50 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
---|---|
ราคา: | negotiable |
รายละเอียดการบรรจุ: | บรรจุหีบห่อสำหรับชุดหนึ่งชุดชุดละ 3 ชิ้นพร้อมส่วนประกอบ |
เวลาการส่งมอบ: | ภายใน 7 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ MoneyGram |
สามารถในการผลิต: | 1000pcs / สัปดาห์ |
วัสดุ: | ฉนวนปลั๊ก | สี: | สีดำ |
---|---|---|---|
แรงดันไฟฟ้า: | 15kv, 24kv และ 35kv | การปลดปล่อยบางส่วน: | 15 kV, ≤10 pC; 24 kV, ≤10 pC; 45 kV, ≤10 pC |
แสงสูง: | หัวต่อพลาสติก,ขั้วต่อตรง |

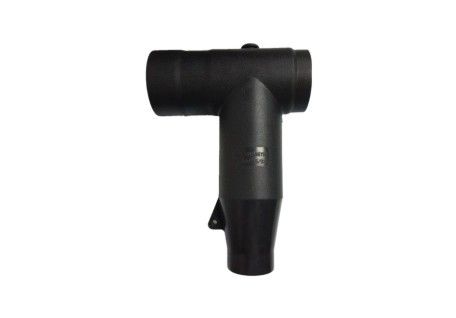

CYSESBQJ (01) -15 / 400-25-50 400A 15kv, 24kv และ 35kv ตัวเชื่อมต่อ IEC Tee Connector ที่แยกได้
ขั้วต่อChuangyin® Tee Connector สามารถใช้งานได้กับสายเคเบิลฉนวนโพลีเมอร์ที่ใช้กับอุปกรณ์ด้านหน้าที่ตายแล้วเช่นหม้อแปลงสวิตช์และอุปกรณ์อื่น ๆ ในเครือข่ายไฟฟ้า 400 A
ส่วนเคเบิ้ล: 25 ถึง 630 มม. 2
ระดับแรงดันไฟฟ้า: 6/10 (12) kV, 6.35 / 11 (12) kV, 8.7 / 15 (17.5) kV, 12/20 (24) kV, 12.7 / 22 (24) kV, 18/30 (36) kV , 20.8 / 36 (42) กิโลโวลต์, 21/35 (40.5) กิโลโวลต์, 26/35 (40.5) กิโลโวลต์
อินเทอร์เฟซที่ออกแบบมาเพื่อให้สอดคล้องกับมาตรฐาน EN 50180 / EN 50181 630 A ชนิด B และ HD 629.1, IEC 60502.4, GB / T 12706.4 เป็นต้น
การก่อสร้าง
1. ปลั๊กฉนวน
2. ฝาท้าย
3. แท็บกราวด์
4. ลูบสตั๊ด
5. การทำ Adapter Insert 6. Insulating Layer
7. การดำเนินการโล่
ข้อมูลทางเทคนิค
ชิ้น | พารามิเตอร์ | ||
ระดับแรงดันไฟฟ้า | 15 kV | 24 kV | 35 กิโลโวลต์ |
ปัจจุบันที่ได้รับการจัดอันดับ | 400 A | 400 A | 400 A |
แรงดันไฟฟ้า AC ทนได้นาน 5 นาที | 39 kV | 54 kV | 117 กิโลวัตต์ |
DC ทนต่อแรงดันไฟฟ้า 15 นาที | 35 กิโลโวลต์ | 48 กิโลวัตต์ | 104 กิโลโวลต์ |
การปลดปล่อยบางส่วน | 15 kV, ≤10 pC | 20 kV, ≤10 pC | 45 kV, ≤10 pC |
BIL | 95 kV | 125 kV | 200 กิโลโวลต์ |
ความต้านทานหน้าจอ | ≤ 5000 Ω | ≤ 5000 Ω | ≤ 5000 Ω |
ส่วนเคเบิ้ล | 25-400 มม. 2 | 35-500 มม. 2 | 50-630 มม. 2 |
ประเภทอินเทอร์เฟซ | B | B | B |
ชุดสารบัญ
Tee Connector | สว่านไขควง |
ดึง | แซนด์บาร์ |
อะแดปเตอร์ | เทปกึ่งตัวนำ |
ฝาท้าย | จาระบีซิลิโคน |
ปลั๊กฉนวน | ที่ปัดน้ำฝน |
การสอบสวน | เทป |
Bail Assembly | คำแนะนำในการติดตั้ง |
คำสั่งสั่งซื้อ
ส่วนจำนวน | ส่วนของสายเคเบิล (มม. 2 ) | เส้นผ่านศูนย์กลางมากกว่าฉนวน (มม.) | รหัส |
CYS-E (S) BQJ (01) -15 / 400-25-50 | 25-50 | 16-20 | |
CYS-E (S) BQJ (01) -15 / 400-70-95 | 70-95 | 20-23.1 | B |
CYS-E (S) BQJ (01) -15 / 400-120-150 | 120-150 | 23-26.1 | C |
CYS-E (S) BQJ (01) -15 / 400-185-240 | 185-240 | 25.8-30 | D |
CYS-E (S) BQJ (01) -15 / 400-300 | 300 | 30.4-32.3 | E |
CYS-E (S) BQJ (01) -15 / 400-400 | 400 | 33-35.4 | F |
CYS-E (S) BQJ (01) -24 / 400-35-50 | 35-50 | 18-22 | |
CYS-E (S) BQJ (01) -24 / 400-70-95 | 70-95 | 22-25.1 | B |
CYS-E (S) BQJ (01) -24 / 400-120-150 | 120-150 | 25-28.1 | C |
CYS-E (S) BQJ (01) -24 / 400-185-240 | 185-240 | 27.8-30 | D |
CYS-E (S) BQJ (01) -24 / 400-300 | 300 | 32.4-34.4 | E |
CYS-E (S) BQJ (01) -24 / 400-400 | 400 | 35-37.4 | F |
CYS-E (S) BQJ (01) -24 / 400-500 | 500 | 38.4-40.3 | G |
CYS-E (S) BQJ (01) -40,5 / 400-50-70 | 50-70 | 30-33.4 | |
CYS-E (S) BQJ (01) -40,5 / 400-95-120 | 95-120 | 33.6-36.6 | B |
CYS-E (S) BQJ (01) -40,5 / 400-150-185 | 150-185 | 36.4-40 | C |
CYS-E (S) BQJ (01) -40,5 / 400-240-300 | 240-300 | 40-44.3 | D |
