สถานที่กำเนิด: | เซินเจิ้น |
ชื่อแบรนด์: | Chuangyin |
ได้รับการรับรอง: | Kema,CE,SGS,TUV |
หมายเลขรุ่น: | JDZX16-12R |
จำนวนสั่งซื้อขั้นต่ำ: | 1set |
---|---|
ราคา: | negotiable |
รายละเอียดการบรรจุ: | บรรจุหีบห่อสำหรับชุดหนึ่งชุดชุดละ 3 ชิ้นพร้อมส่วนประกอบ |
เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
สามารถในการผลิต: | 36,000,00pcs ต่อปี |
ระดับฉนวนกันความร้อน: | 12 kV | Ustage: | เปลี่ยนตู้ |
---|---|---|---|
ชนิด: | JDZX 8-12R | แรงดันไฟฟ้าอันดับต้น ๆ: | 11 / √3 |
วัสดุ: | เรซินอีพ็อกซี่ | ความถี่: | 50 / 60Hz |
แสงสูง: | หม้อแปลงไฟฟ้าขนาดกลางแรงดันไฟฟ้าขนาดปานกลาง,medium voltage potential transformer |

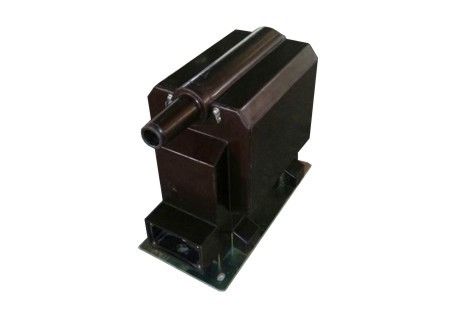

JDZX16-12R 12kV หม้อแปลงไฟฟ้าเดี่ยวแบบภายในเฟสเดียวหม้อแปลงไฟฟ้าที่มีศักยภาพ
1. บทนำผลิตภัณฑ์:
การหล่อเรซินอีพ็อกซี่และการก่อสร้างแบบเต็มรูปแบบถูกใช้ในตู้สวิตช์ในร่มเพื่อวัดแรงดันไฟฟ้าพลังงานและการป้องกันการถ่ายทอดสัญญาณในวงจรไฟฟ้ากระแสสลับหรือสามเฟสที่มีความถี่ 50Hz หรือ 60Hz และแรงดันไฟฟ้าสูงสุดสำหรับอุปกรณ์ 12 kV
แกนเหล็กใช้แผ่นเหล็กซิลิกอนรีดเย็นขั้นสูง สายไฟฟ้าแรงสูงของขดลวดหลักถูกดึงออกมาจากด้านบนของผลิตภัณฑ์ สายเรียกเข้าของขดลวดทุติยภูมิถูกดึงออกมาแล้ว
จากด้านข้างขวางของผลิตภัณฑ์
กรวยหลักสอดคล้องกับรูปที่ 7 ของ IEEE 386-2006
ข้อกำหนดการใช้งาน
J: หม้อแปลงแรงดันไฟฟ้า
D: เฟสเดียว
Z: ฉนวนกันความร้อนหล่อ
X: ขดลวดแรงดันตกค้าง
18: เลขที่การออกแบบ
12: แรงดันไฟฟ้าที่ได้รับ
R: มีฟิวส์สำหรับการป้องกัน
1. พิกัดแรงดันไฟฟ้าหลัก: 20 / √3หรือ 15 / √3เป็นต้น
2. ข้อกำหนดทางเทคนิคที่สอดคล้องกับ IEC 60044-2: 2003 Part2 เครื่องมือเครื่องแปลงกระแสไฟฟ้า - ส่วนที่ 2: เครื่องแปลงกระแสไฟฟ้าแรงเหวี่ยงอุปนัย
ชนิด | จัดอันดับหลัก แรงดันไฟฟ้า (kV) | แรงดันไฟฟ้าอันดับที่สอง (kV) | ชุดค่าผสมความแม่นยำ | จัดอันดับการส่งออก (VA) | กระแสไฟจำกัดความร้อน (VA) | ระดับฉนวนกันความร้อน (kV) |
JDZX18-12R | 15 / √3 20 / √3 22 / √3 | 0.1 / √3 0.11 / √3 | 0.2 | 30 | 300 | 17.5 / 38/95 24/50/125 |
0.5 | 50 | |||||
1 | 80 | |||||
0.1 / √3 / 0.1 / 3 0.11 / √3 / 0.11 / 3 | 0.2 / 6P (3P) | 15/50 | 300 | |||
0.5 / 6P (3P) | 30/50 | |||||
0.5 / 0.5 / 6P (3P) | 50/50/150 |
ข้อสังเกต: เมื่อมีการร้องขอเรายินดีที่จะนำเสนอหม้อแปลงตามมาตรฐานอื่น ๆ หรือมีข้อกำหนดทางเทคนิคที่ไม่เป็นไปตามมาตรฐาน
ผู้ติดต่อ: Mr. Dieky Lin
โทร: +86 138 2379 0397
แฟกซ์: 86-0755-8600-0614
