สถานที่กำเนิด: | เซินเจิ้น |
ชื่อแบรนด์: | Chuangyin |
ได้รับการรับรอง: | Test Report |
หมายเลขรุ่น: | CYR |
จำนวนสั่งซื้อขั้นต่ำ: | 1set |
---|---|
ราคา: | negotiable |
รายละเอียดการบรรจุ: | บรรจุหีบห่อสำหรับชุดหนึ่งชุดชุดละ 3 ชิ้นพร้อมส่วนประกอบ |
เวลาการส่งมอบ: | ภายใน 7 วัน |
เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
สามารถในการผลิต: | 36,000,00pcs ต่อปี |
404 Not Found: | ใช้วัสดุพีซีคุณภาพสูง | . จัดอันดับแรงดันไฟฟ้า: | AC 660V |
---|---|---|---|
อุณหภูมิโดยรอบ: | -30 ℃ - 55 ℃ + | ระดับความสูง: | ≤ 3000 ม |
รูกลม: | ผ่าน Busbar | การก่อสร้าง: | เต็มรูปแบบที่ส่งมาด้วย |
แสงสูง: | บัสบัสชนิดหม้อแปลงกระแสไฟฟ้า,หม้อแปลงไฟฟ้ากระแสสลับ |

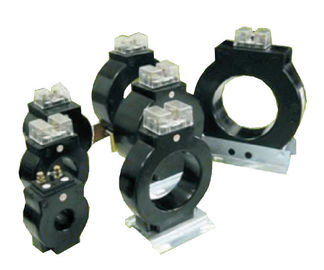

หม้อแปลงไฟฟ้ากระแสไฟต่ำในตัววัสดุพีซีเดี่ยวแบบเฟสเดียว
1. บทนำ
หม้อแปลงไฟฟ้ากระแสตรงใช้วัสดุคอมพิวเตอร์ที่มีคุณภาพสูงการก่อสร้างแบบครบวงจรรูกลมสามารถผ่าน busbar สามารถใช้สำหรับการควบคุมป้องกันฟังก์ชันการวัด P1, ขั้วลบหลัก P2, S1 ขั้วต่อทุติยภูมิ S2 P1 และ S1 เหมือนกับ P2, S2 (ขั้วบวก)
2. พารามิเตอร์ทางเทคนิค
1) กระแสไฟฟ้าที่ได้รับการจัดอันดับ: 5-3000A; กระแสไฟสำรองทุติยภูมิ: 5A, 1A
2) แรงดันไฟฟ้า: AC 660V
3) ความถี่ที่ได้รับ: 50-60Hz
4) อุณหภูมิแวดล้อม: -30 ℃ - + 55 ℃
5) ระดับความสูง: ≤3000m
6) แรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้า (ครอบและขดลวดทุติยภูมิ): 3000V / 1 นาที, 50Hz
3. พารามิเตอร์ทางเทคนิคหลัก
วัดหม้อแปลงกระแสไฟฟ้า | ||||||||||||||||
หมายเลขรุ่น | อัตราส่วน | ระดับความถูกต้อง | ภาระ | มิติ | B | C | D | |||||||||
CYRM1A0030 / 5C03C | 30/5 (Np = 3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060 / 5C03B | 60/5 (Np = 2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100 / 5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150 / 5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200 / 5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250 / 5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300 / 5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400 / 5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500 / 5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600 / 5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800 / 5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000 / 5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200 / 5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600 / 5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000 / 5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500 / 5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000 / 5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000 / 5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
หมายเลขรุ่น | อัตราส่วน | ระดับความถูกต้อง | ภาระ | มิติ | B | C | D | |||||||||
CYRP1B0100 / 5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150 / 5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200 / 5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250 / 5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300 / 5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400 / 5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500 / 5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600 / 5J07 | 600/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800 / 5J07 | 800/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000 / 5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200 / 5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600 / 5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000 / 5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250 / 5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500 / 5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000 / 5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. มิติข้อมูล:
