สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | Chuangyin |
หมายเลขรุ่น: | JLSZXW5-12 (PMY5-12) |
รายละเอียดการบรรจุ: | โครงไม้และฟิล์มยืด |
---|---|
เวลาการส่งมอบ: | 25-35 วันทำการ |
แสงสูง: | หน่วยวัดแสง 12kV,หน่วยวัดแสง PMY5-12,กล่องวัดแสงแบบแผ่น 12kV |
---|
I. บทสรุป

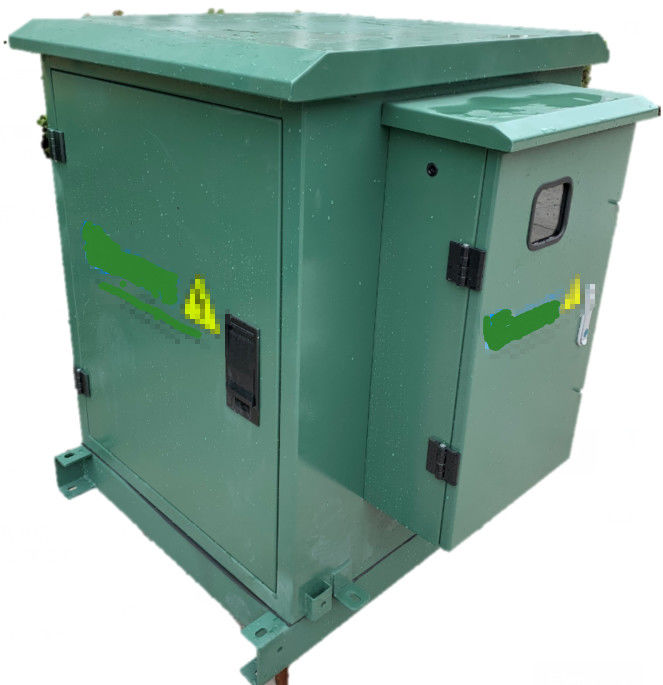

1.1 ชื่อและรุ่น: 12kV แผ่นติดตั้งหน่วยวัดแสง PMY5-12 รวมหม้อแปลง JLSZXW5-12
1.2 คำอธิบาย
หน่วยวัดแสงนี้ใช้สำหรับการติดตั้งภายนอกอาคารในระบบจำหน่ายไฟฟ้าไม่เกิน 12kV (Uม) สำหรับการวัดและการวัดด้วยหม้อแปลงไฟฟ้าแบบรวมสามเฟสที่ประกอบจากโรงงานของ CT, VT ภายในวิธีการเดินสายไฟของหม้อแปลงแรงดันไฟฟ้าสามเฟสการเชื่อมต่อแบบ YY star และหม้อแปลงกระแสไฟฟ้าเป็นทางเลือกเช่นCT สองเฟส, CT สามเฟสประเภทแผงเป็นโลหะหุ้มทำจากเหล็กชุบสังกะสีสแตนเลสหรืออลูมิเนียมอัลลอยด์พื้นผิวของตู้ถูกทาสีด้วยสีและชั้นป้องกันเพื่อต้านทานการกัดกร่อนของกรดและด่างและรังสี UVใช้กับการเชื่อมต่อสายเคเบิลใต้ดินภายนอกกับระบบไฟฟ้าของ บริษัท สาธารณูปโภคหน่วยวัดแสงมีสองช่องรวมถึงช่องแรงดันไฟฟ้าต่ำที่ประกอบจากโรงงานสำหรับเครื่องวัดพลังงานและแผงขั้วทดสอบของหม้อแปลงไฟฟ้ารวมลูกค้าปลายทางสามารถติดตั้งเครื่องวัดพลังงานที่เหมาะสมในช่อง
1.3 ข้อมูลไฟฟ้า
ไม่ | สิ่งของ | หน่วย | ข้อกำหนด |
|
แรงดันไฟฟ้าสูงสุดสำหรับ
|
กิโลโวลต์ | 12 |
|
ความถี่ที่กำหนด | เฮิร์ตซ์ | 50, 60 หรือ 50/60 |
|
จัดอันดับแรงกระตุ้นฟ้าผ่า
|
กิโลโวลต์ | 75 กิโลโวลต์ 95 กิโลโวลต์ |
|
จัดอันดับพลังงาน - ความถี่
|
กิโลโวลต์ | 28 |
|
จัดอันดับพลังงาน - ความถี่
|
กิโลโวลต์ | 3 |
|
จำนวน CTs และ VTs | ชิ้น | 3VT + 3CT หรือ 2CT + 3VT |
|
มาตรฐาน | / |
IEC 61869-1: 2007 |IEC 61869-2: 2012 IEC 61869-3: 2011 |IEC 61869-4: 2013 |
ไม่ | สิ่งของ | ข้อกำหนด |
|
จัดอันดับกระแสหลัก | 5A สูงถึง 600A |
|
กระแสไฟฟ้าทุติยภูมิ | 5A, 1A |
|
จัดอันดับความร้อนอย่างต่อเนื่องในปัจจุบัน | 120%, 125%, 150%, 200% เป็นต้น |
|
จัดอันดับกระแสเวลาสั้น (Ith) (ความร้อน 1 วินาที) | 80xIpr, 100xIpr |
|
กระแสไฟฟ้าที่ได้รับการจัดอันดับ (Idyn) | 2.5xIth |
|
เอาท์พุทจัดอันดับ (VA) | 12.5, 15,20 |
|
ระดับความแม่นยำ | 0.2S, 0.2, 0.5S, 0.5, 1 การวัดแสง |
|
ปัจจัยด้านความปลอดภัยของเครื่องมือ (FS) | 5, 10 |
|
มาตรฐานที่ใช้บังคับ | IEC: 61869-1 และ 2 |
ไม่ | สิ่งของ | ข้อกำหนด |
|
แรงดันไฟฟ้าหลัก (V) | 10,000 / √3, 11000 / √3 |
|
แรงดันไฟฟ้าทุติยภูมิ (V) | 100 / √3, 110 / √3 |
|
พิกัดแรงดันไฟฟ้า |
1.2 / ต่อเนื่อง 1.5 / 30 วินาที 1.9 / 30 วินาที 1.9 / 8 ชม |
|
การเชื่อมต่อมาตรฐาน | YY (การเชื่อมต่อแบบดาว) |
|
เอาท์พุทจัดอันดับ (VA) | 15, 20, 25, 30, 50, 75 |
|
ระดับความแม่นยำ | 0.2, 0.5, 1, 3 การวัดแสง |
|
ภาระความร้อน (VA) | 300, 400 |
|
มาตรฐานที่ใช้บังคับ | IEC: 61869-1 และ 3 |
ข้อกำหนดอื่น ๆ มีให้ตามคำขอของลูกค้า
V. การวาดภาพและการเดินสายไฟมิติ
การวาดภาพมิติ
เดินสาย
VI.ความต้องการพิเศษ
ข้อกำหนดอื่น ๆ มีให้ตามคำขอของลูกค้า
