สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | Chuangyin |
ได้รับการรับรอง: | KEMA/type test report |
หมายเลขรุ่น: | OMF-17.5, OMF-24 JLSZY2-17.5 (24) |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | Polywood |
เวลาการส่งมอบ: | 5-10 วันทำการ |
เงื่อนไขการชำระเงิน: | L / C, T / T |
แรงดันไฟฟ้าสูงสุดสำหรับอุปกรณ์ Um (rms): | 17.5kV / 24kV | จัดอันดับความถี่: | 50, 60 หรือ 50/60 |
---|---|---|---|
จำนวน CTs และ VTs: | 3VT + 3CT | จัดอันดับหลักปัจจุบัน: | 5A สูงถึง 1200A |
จัดอันดับรองปัจจุบัน: | 5A หรือ 1A | มาตรฐาน: | IEC 61869-1: 2007, IEC 61869-2: 2012 IEC 61869-3: 2011, IEC 61869-4: 2013 |
แสงสูง: | หน่วยวัดสายเคเบิลหลัก,หน่วยวัดแสงที่นั่ง Arrester,กล่องวัดแสงแบบติดเสา 24kV |

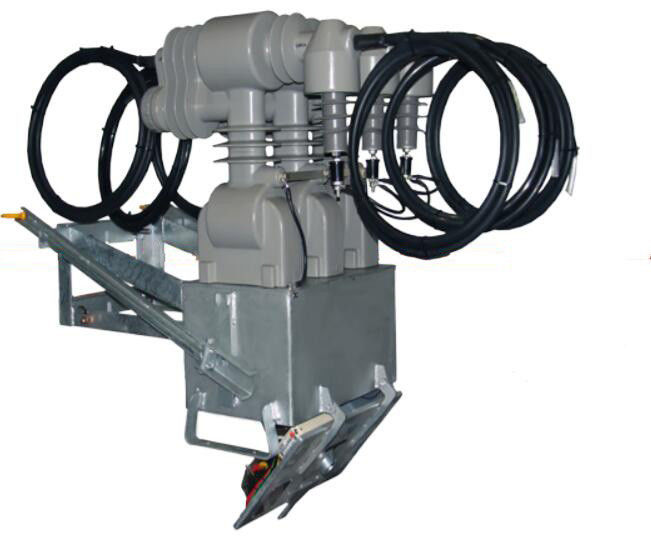

OMF-17.5, OMF-24
เสาเหนือศีรษะติดตั้งหน่วยวัดแสงหลัก
กล่องวัดแสงประเภทนี้สำหรับหน่วยวัดแสงหลักสามเฟสแบบแห้งแบบแห้งรวมโดยหม้อแปลงสามเฟสเดียวชุดหม้อแปลงวัดแรงดันไฟฟ้าขนาดกลางแต่ละชุดของ CT&VT รวมเฟสเดียวประกอบด้วยขดลวด CT 1 ชุดและขดลวด VT 1 ชุดโดยใช้ อะลิไซลิกอีพอกซีเรซิน (CEP) สูญญากาศเทการห่อหุ้มด้วยของแข็ง, การห่อหุ้มด้วยของแข็งแบบ Cyclic epoxy resin (CEP) ด้วยประสิทธิภาพของฉนวนที่ดีเยี่ยมและการไม่ชอบน้ำพื้นผิวทนต่อการกัดกร่อนของกรดและด่างมลภาวะและ UVเหมาะสำหรับสายเหนือศีรษะภายนอกที่เชื่อมต่อกับการติดตั้งระบบไฟฟ้าสาธารณะกล่องมิเตอร์มีกล่องมิเตอร์อยู่ใต้ฐานการติดตั้งของกล่องวัดแสงการออกแบบป้องกันการโจรกรรมแบบรวมแรงดันสูงและต่ำนั้นรวดเร็วและติดตั้งง่ายเหมาะสำหรับการวัดพลังงานไฟฟ้าการวัดกระแสและแรงดันไฟฟ้าในสายเครือข่ายจำหน่ายไฟฟ้าในเมืองและชนบทที่มีแรงดันไฟฟ้าสูงสุด 24kV และต่ำกว่า
1. พารามิเตอร์ทั่วไป:
ไม่ | สิ่งของ | หน่วย | ข้อกำหนด | |
OMF-17.5 | OMF-24 | |||
1 |
แรงดันไฟฟ้าสูงสุดสำหรับ
|
กิโลโวลต์ | 17.5 | 24 |
2 | ความถี่ที่กำหนด (ฉR) | เฮิร์ตซ์ | 50, 60 หรือ 50/60 | |
3 |
จัดอันดับแรงกระตุ้นฟ้าผ่า
|
กิโลโวลต์ | 95,110 | 125,150 |
4 |
จัดอันดับพลังงาน - ความถี่
|
กิโลโวลต์ | 38 | 50 |
5 |
จัดอันดับพลังงาน - ความถี่
|
กิโลโวลต์ | 3 | |
6 | จำนวน CTs และ VTs | ชิ้น | 3VT + 3CT | |
7 | มาตรฐาน | / |
IEC 61869-1: 2007, IEC 61869-2: 2012 IEC 61869-3: 2011, IEC 61869-4: 2013 |
2. ฟังก์ชันและการใช้งาน
หน่วยวัดแสงหลักที่ติดตั้งเสาเหนือศีรษะเป็นไปตามมาตรฐานอุตสาหกรรมล่าสุดที่บังคับใช้และกฎข้อบังคับด้านไฟฟ้าในพื้นที่และ / หรือระดับประเทศ (เช่น IEC, IEEE (ANSI), CAN, GOST, CEF)ใช้สำหรับการจัดการการวัดพลังงานกริดเหนือศีรษะสามเฟสและระบบการจัดการอัตโนมัติเครือข่ายการกระจายการวัดด้านหลักมีความแม่นยำมากขึ้นและสามารถวัดการสูญเสียกำลังของสายได้อย่างมีประสิทธิภาพเพื่อลดการสูญเสีย
3.คุณสมบัติหลัก
3.1 หม้อแปลงแรงดันไฟฟ้าขนาดกลางของหน่วยวัดแสงประกอบด้วยหม้อแปลงไฟฟ้ารวม 3 เฟสเดียวซึ่งช่วยประหยัดพื้นที่ในการติดตั้งมีกล่องมิเตอร์อยู่ใต้ฐานติดตั้งการออกแบบป้องกันขโมยแบบบูรณาการแรงดันสูงและต่ำสามารถติดตั้งได้โดยตรงและสะดวกบนเสากลางแจ้ง
3.2 หน่วยวัดแสงมีกล่องมิเตอร์และเชื่อมต่อกับการเชื่อมต่อหม้อแปลงพื้นที่ติดตั้งมิเตอร์และโมดูลการสื่อสารถูกสงวนไว้ในกล่องและสงวนสวิตช์ประตูกล่องมิเตอร์เซ็นเซอร์ความใกล้เคียงพอร์ตการแก้ไขข้อบกพร่องสวิตช์แปลงและโครงสร้างซีลล็อคประตูเพื่อป้องกันการขโมยไฟฟ้า.
3.3 ตัวกล่องเมตรทำจากอลูมิเนียมอัลลอยด์ที่ทนต่อการกัดกร่อนหรือเหล็กกล้าคาร์บอนต่ำที่มีประสิทธิภาพเดียวกันและชุบสังกะสีแบบจุ่มร้อนและการออกแบบการปิดผนึกนั้นทนต่อสภาพอากาศทนต่อการกัดกร่อนของกรดและด่างและทนต่อรังสี UV
3.4 หม้อแปลงไฟฟ้ารวมแรงดันไฟฟ้าขนาดกลางหุ้มด้วยอีพอกซีเรซินแข็งหุ้มพื้นผิวทนต่อสิ่งสกปรกทนต่อรังสียูวีมีคุณสมบัติเป็นฉนวนและเชิงกลที่ดีเยี่ยมไม่มีน้ำมันไม่มีก๊าซและไม่ต้องบำรุงรักษาตรงตามข้อกำหนดของการใช้งานที่ปลอดภัยและ การคุ้มครองสิ่งแวดล้อม.
3.5 CT ของหม้อแปลงรวมแรงดันไฟฟ้าขนาดกลางสามารถกำหนดค่าอัตราส่วนการแปลงสองเท่าและสะดวกในการตั้งสวิตช์การแปลงเพื่อเปลี่ยนอัตราส่วนการแปลงVT ติดตั้งระบบป้องกันการลัดวงจรและการป้องกันการโอเวอร์โหลดเพื่อหลีกเลี่ยงการลุกไหม้และการระเบิดที่เกิดจากไฟฟ้าลัดวงจรและการโอเวอร์โหลดของ VT
3.6 สายเคเบิลสำหรับสายเหนือศีรษะได้เชื่อมต่อกับปลายสายหลักแล้วและสามารถกำหนดค่าสายเคเบิลของพื้นที่และความยาวที่สอดคล้องกันได้ตามความต้องการของผู้ใช้
4. พารามิเตอร์ทางเทคนิค
ข้อกำหนดของหม้อแปลงกระแสไฟฟ้า
ไม่ | สิ่งของ | ลักษณะ |
|
จัดอันดับกระแสหลัก | 5A สูงถึง 1200A |
|
กระแสไฟฟ้าทุติยภูมิ | 5A หรือ 1A |
|
จัดอันดับความร้อนอย่างต่อเนื่องในปัจจุบัน | 120%, 125%, 150%, 200% ฯลฯ |
|
จัดอันดับกระแสเวลาสั้น (Ith) (ความร้อน 1 วินาที) | 80xIpr, 100xIpr |
|
กระแสไฟฟ้าที่ได้รับการจัดอันดับ (Idyn) | 2.5xIth |
|
เอาท์พุทจัดอันดับ (VA) | 5,10,12.5,15,20 |
|
ระดับความแม่นยำ | 0.2S, 0.2,0.5S, 0.5,1 การวัดแสง |
|
ปัจจัยด้านความปลอดภัยของเครื่องมือ (FS) | 5,10,20 |
|
มาตรฐานที่ใช้บังคับ | IEC: 61869-1 และ 2 |
ข้อกำหนดของหม้อแปลงแรงดันไฟฟ้า
ไม่ | สิ่งของ | ลักษณะ | |
OMF-17.5 | OMF-24 | ||
|
แรงดันไฟฟ้าหลัก (V) | 13200 / √3,13800 / √3, 15000 / √3,7200,8400 ฯลฯ | 20000 / √3,22000 / √3, 14400 ฯลฯ |
|
แรงดันไฟฟ้าทุติยภูมิ (V) | 100 / √3,110 / √3, 115 / √3, 120 / √3, 110,115,120 | |
|
พิกัดแรงดันไฟฟ้า |
1.2 / ต่อเนื่อง 1.5 / 30 วินาที 1.9 / 30 วินาที 1.9 / 8 ชม 1.5 / 30 วินาที 1.9 / 30 วินาที 1.9 / 8 ชม |
|
|
การเชื่อมต่อมาตรฐาน | การเชื่อมต่อ YY | |
|
เอาท์พุทจัดอันดับ (VA) | 15,20,25,30,50,75 | |
|
ระดับความแม่นยำ | 0.2,0.5,1,3 การวัดแสง | |
|
ภาระความร้อน (VA) | 500 | |
|
มาตรฐานที่ใช้บังคับ | IEC: 61869-1 และ 3 |
หากพารามิเตอร์ที่ร้องขอเกินช่วงของตารางด้านบนสามารถพิจารณาได้หลังจากเจรจากับ บริษัท ของเรา
5. ขนาดและแผนผังสายไฟ
6. คำแนะนำพิเศษ
บริษัท สามารถออกแบบและผลิตพิเศษตามความต้องการพิเศษของลูกค้า
