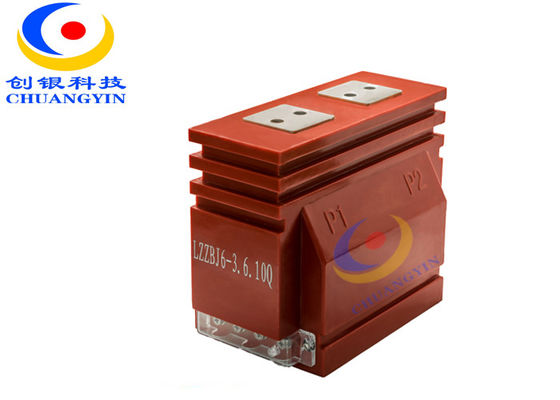

หม้อแปลงไฟฟ้ากระแสสลับ LV / ชนิดเรซินในอาคารแห้งชนิด Epoxy Single Transformer
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shenzhen Chuangyin Co.,Ltd.
ได้รับการรับรอง: KEMA/Type test report
หมายเลขรุ่น: LZZBJ6-12Q (A) (B)
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: กล่อง / ไม้อัด
ติดต่อ
รายละเอียดสินค้า
ปริมาณ: มินิ สี: แดงเข้ม
แรงดันไฟฟ้า: 12kV ความถี่สูงสุด: 50 / 60Hz
ขนาด: 0.2s ป้องกัน: 10p20
แสงสูง:

บุชชิ่งหม้อแปลงกระแสไฟฟ้า

,

หม้อแปลงกระแสไฟฟ้าภายในอาคาร

เราเป็นผู้ผลิตหม้อแปลงไฟฟ้าเครื่องมือ

7.2kV / 12kV 1200/5 0.2s / 10p ประเภทแห้ง / เรซินอีพ็อกซี่ผู้ผลิตหม้อแปลงกระแสไฟฟ้าแบบเฟสเดียว

ประเภทเรซินอีพ็อกซี่แบบเดี่ยวภายใน 12kV

1. คำอธิบาย

หม้อแปลงกระแสไฟฟ้า ชนิด LZZBJ6-12Q (A) (B) รุ่น Chuangyin ฉนวนกันความร้อนอีพ็อกซี่เรซินหล่อและโครงสร้างรองรับแบบปิดล้อมรอบตัวนำหลักและสายรองและแกนวงแหวนในตัวหล่อยางอีพ็อกซี่

ผลิตภัณฑ์มีสองขดลวดรอง (ขดลวดวัดค่าและขดลวดป้องกันหนึ่งตัว)

ใช้ในการวัดกระแสไฟฟ้าและการป้องกันไฟฟ้าสถิตย์ในระบบไฟฟ้าที่มีความถี่ 50Hz หรือ 60Hz และแรงดันไฟฟ้าสูงสุดสำหรับอุปกรณ์ 7.2 / 12kV

2. ข้อกำหนด:

อัตราส่วนเดียว:

อัตราแปลงพิกัด
(A)
ชุดค่าผสมความแม่นยำ

จัดอันดับการส่งออก

(VA)

FS อาล์ฟ ได้รับการจัดอันดับเป็นระยะเวลาสั้นร้อน Ith ปัจจุบัน
(KA / S)
กระแสไฟฟ้าที่ได้รับการจัดอันดับ (kA)
ขนาด ป้องกัน
0.2
(S)
0.5 10P
5/5

0.2 (S) /0.2 (S)

0.2 (S) /0.5

0.2 (S) / 10P

0.5 / 10P

10

15

15 15

5

(10)

10 0.5 1.25
10/5 1 2.5
15/5 1.5 3.75
20/5 2 5
30/5 3 7.5
40/5 4 10
50/5 5 12.5
75/5 7.5 18.75
100/5 10 25
150/5 15 37.5
200/5 20 50
300/5 31.5 80
400/5 31.5 80
500/5 40 100
600/5 50 125
800/5 20 63 125
1000/5 80 160
1250/5 80 160

อัตราส่วนคู่:

อัตราการแปลงพิกัด (A) ชุดค่าผสมความแม่นยำ

จัดอันดับการส่งออก

(VA)

FS อาล์ฟ กระแสไฟฟ้าลัดวงจรระยะสั้นที่สั้นมาก (kA / S) กระแสไฟฟ้าที่ได้รับการจัดอันดับ (kA)
ขนาด ป้องกัน
0.2 (S) 0.5 10P
10-20 / 5

0.2 (S) /0.2 (S)

0.2 (S) /0.5

0.2 (S) / 10P

0.5 / 10P

10

15

15

15

20

5

(10)

10

15

20

1.5 3.75
20-40 / 5 3 7.5
50-100 / 5 8 20
100-200 / 5 15 37.5
200-400 / 5 30 75
400-800 / 5 63 130
500-1000 / 5 80 160

3. เค้าร่างภาพวาด:

หมายเหตุ:

เมื่อมีการร้องขอเรายินดีที่จะนำเสนอหม้อแปลงตามมาตรฐานอื่น ๆ หรือมีข้อกำหนดทางเทคนิคที่ไม่ได้มาตรฐาน

คุณภาพคือความมั่นใจในราคาที่เหมาะสมยินดีต้อนรับสู่การสั่งซื้อการสั่งซื้อหรือพร็อกซี่

กรุณารับทราบ:
แคตตาล็อกผลิตภัณฑ์โรงงานของเราเป็นดังนี้:
I. หม้อแปลงตราสาร (ประเภทเรซิ่นอีพ็อกซี่, upto72.5kV)
ผม. หม้อแปลงไฟฟ้ากระแสและแรงดันไฟฟ้ารุ่น LV & MV
ii อิเลคทรอนิคส์ Transformer / LPIT / เครื่องแยกกระแสไฟแยกกระแสหลัก / Rogowski Coil
iii หม้อแปลงกระแสหลักแยก / Rogowski Coil
ครั้งที่สอง อุปกรณ์เสริมสายเคเบิล (EPDM, upto42kV)
ผม. ตัวเชื่อมต่อที่แยกได้ IEC / IEEE
ii ระบบการเชื่อมต่อ Busbar
iii ชิ้นส่วนฉนวนสวิตช์
iv อุปกรณ์สายเคเบิ้ลเย็น


ขอบคุณ!
